ASF 5110自动进馏器（AutoSampler & Fraction Collector）是大连依利特分析仪器有限公司在“十二五国家重大科学仪器设备开发专项（2012YQ120044）”支持下，自主研制的具有自主知识产权的，集自动进样、馏分收集为一体的全新自动化设备。
ASF 5100自动进馏器以独特的技术特点及创新点荣获北京2016BCIEA金奖。

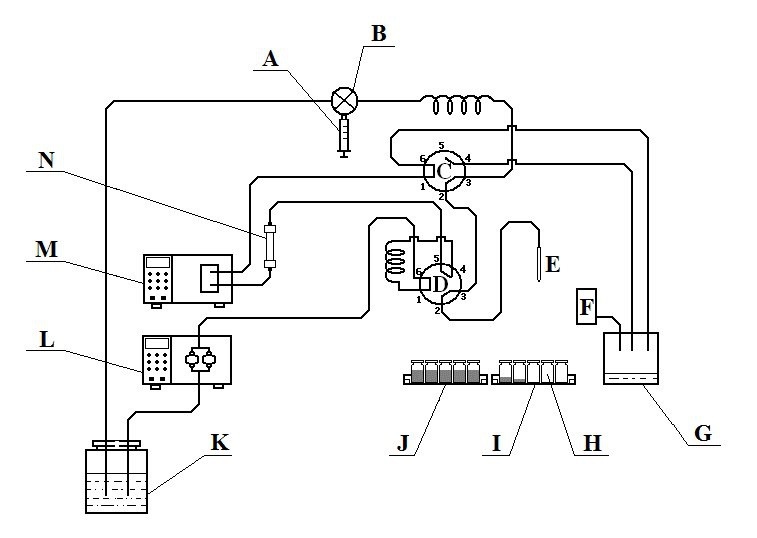

ASF5110原理图
A-样品注射器；B-多位切换阀；C/D-二位六通阀；E-样品针；F-清洗体；G-废液池；
H-样品瓶；I-收集托盘；J-样品托盘；K-流动相；L-泵；M-检测器；N-色谱柱
ASF5110性能指标
|
序号 |
内容 |
|
1 |
进样范围：0-100μL（可扩展） |
|
2 |
进样重复性：部分体积进样RSD<0.5%(特定条件下进样) 满样品环进样RSD<0.3%(特定条件下进样) 无损进样RSD<1.0%(特定条件下进样) |
|
3 |
线性：>0.999 |
|
4 |
样品残留：<0.01% |
|
5 |
收集反应时间：30ms |
|
6 |
收集瓶体积：最大4mL（兼容120、96、72孔托盘） |
|
7 |
收集方式：时间序列表 |
技术特点
1)多种模式自由选择：独立自动进样器、独立馏分收集、馏分收集-自动进样器、自动进样器-馏分收集-进样器。
2)自动进样器模式：范围：0-100μL；进样重复性：RSD＜0.5%；线性：＞0.999；样品残留：＜0.01%。
3)馏分收集器模式：反应时间：30ms；收集瓶体积：最大4mL；收集方式：按设定时间列表收集。
创新点
1)一台仪器，既可以实现单独的自动进样和馏分收集功能，也可以实现馏分收集-自动进样、自动进样-馏分收集-自动进样的复合功能；大大提高了自动化程度，避免了实验过程中人为因素的影响；使得更高层次的自动化收集与分析成为可能，并可作为二维液相色谱系统的接口，衔接第一维和第二维的分析。
2)在设计方面，馏分收集、自动进样两种功能的集成化，减少了机械传导模块和电路控制模块的使用，降低了仪器的制造成本；同时也减少了不可控部件的数量，大大提高了仪器运行的可靠性。
